ICS系列电子皮带秤
1、电子皮带秤型号的表示方法
根据国家标准GB/T7721-1995《电子皮带秤》，电子皮带秤的型号表示如图所示：
2、电子皮带秤的组成
ICS系列电子皮带秤主要由称重部分、测速部分、积算部分、通讯部分四大部分组成。称重桥架横梁中的称重传感器检测皮带上的物料的重量信号，测速传感器检测皮带的运行信号，计算器接收的重量信号和速度信号进行放大、滤波、A/D转换后送入CPU 进行积分运算，然后将物料的瞬时流量和累计重量在面板上显示出来，积算器具有可选的联网、通讯、打印、DCS联机等功能。
3、产品采用标准
国家制造标准： GB/T7721-1995
国家检定规程： JJG/195-2002
4、皮带秤型号构成比较图
|
型号 |
14A |
17A |
17B |
20A |
20B |
30A |
|
称重显示器 |
一台 |
一台 |
一台 |
一台 |
一台 |
一台 |
|
称重传感器 |
四只 |
两只 |
两只 |
一只 |
一只 |
两只 |
|
速度传感器 |
一只 |
一只 |
一只 |
一只 |
一只 |
一只 |
|
压力杠杆 |
悬浮式 |
双杠杆 |
单杠杆 |
双杠杆 |
单杠杆 |
悬浮式 |
|
计量托辊 |
四组 |
四组 |
两组 |
两组 |
一组 |
一组 |
|
耳 轴 |
无 |
四只 |
两只 |
四只 |
两只 |
无 |
|
校验精度 |
0.125% |
0.25% |
0.50% |
0.50% |
1.0% |
0.50% |
|
备 注 |
贸易结算 |
内部结算 |
内部结算 |
工艺管理 |
短距离 |
工艺管理 |
ICS-14电子皮带秤

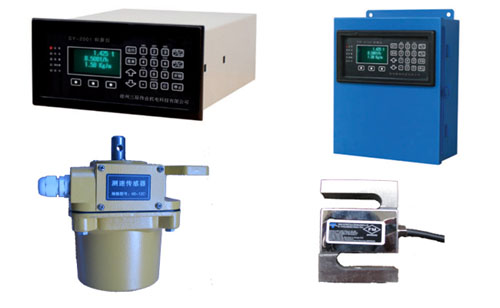

称重仪表、传感器
适用范围：
ICS-14A型高精度电子皮带秤，安装在倾斜角度比较小的皮带输送机上，采用全悬浮式称重桥架，该种型式的桥架，无支点和可移动件，该类电子皮带秤的长期稳定性和称重的高精度性是其他电子皮带秤都无与伦比的。
产品主要适用于现场工艺要求高或需要进行贸易结算的行业现场。
称重桥架
◆全悬浮式结构，无耳轴支点和可移动件，维护量小；
◆单元组件结构，力传递环节少，安装简捷、方便；
◆独特的举行杠杆，刚性好，无形变，零点稳定性好；
◆抗侧向力，抗水平分力，有效减少了皮带跑偏和落料便宜对系统精度的影响；
◆四只称重传感器，受偏载影响小，平稳，计量精度高。
◆称重区域广、四组托辊使皮带对称重精度影响最小；
◆粉尘较大及有酸、碱、盐等腐蚀性的特种场合，秤架采用不锈钢制造或进行防腐处理。
称重传感器
ICS系列皮带秤采用的称重传感器均为电阻应变片式拉（压）力传感器。
主要技术参数
◆非线性：小于额定输出的0.05%
◆重复性：小于额定输出的0.03%
◆滞后：小于额定输出的0.03%
◆温度灵敏度：零值时为±0.003%/°C
◆安全过载：150%
速度传感器
◆连接在专用的测速滚筒上，可消除通常测速装置中摩擦轮与皮带间因打滑所产生的误差;
◆铸铝外壳，具有良好的屏蔽性，封闭性能好，适用于户外安装;
◆无碳刷式脉冲发生器，不需调整、校准、无需维修;
◆最新的软连接技术，更有效地保证了测速精度，且大大提高了设备的使用寿命；
◆测速范围：30-10A型：0.6~4.0m/s;
30-10B型：0.1-1.0m/s;
主要技术参数： 工作条件和安装条件
系统精度：0.125% 环境温度：
称量范围：0~8000t/h 机械-20°C/+50°C
皮带宽度：500~2400mm 仪表：-10°C/+40°C
皮带速度：0~4m/s 电源电压：
皮带输送机倾角：0~6° 220V（+10%、-15%）
远传传输：1000m 50HZ±2%
