ICS系列电子皮带秤
1、电子皮带秤型号的表示方法
根据国家标准GB/T7721-1995《电子皮带秤》，电子皮带秤的型号表示如图所示：
2、电子皮带秤的组成
ICS系列电子皮带秤主要由称重部分、测速部分、积算部分、通讯部分四大部分组成。称重桥架横梁中的称重传感器检测皮带上的物料的重量信号，测速传感器检测皮带的运行信号，计算器接收的重量信号和速度信号进行放大、滤波、A/D转换后送入CPU 进行积分运算，然后将物料的瞬时流量和累计重量在面板上显示出来，积算器具有可选的联网、通讯、打印、DCS联机等功能。
3、产品采用标准
国家制造标准： GB/T7721-1995
国家检定规程： JJG/195-2002
4、皮带秤型号构成比较图
|
型号 |
14A |
17A |
17B |
20A |
20B |
30A |
|
称重显示器 |
一台 |
一台 |
一台 |
一台 |
一台 |
一台 |
|
称重传感器 |
四只 |
两只 |
两只 |
一只 |
一只 |
两只 |
|
速度传感器 |
一只 |
一只 |
一只 |
一只 |
一只 |
一只 |
|
压力杠杆 |
悬浮式 |
双杠杆 |
单杠杆 |
双杠杆 |
单杠杆 |
悬浮式 |
|
计量托辊 |
四组 |
四组 |
两组 |
两组 |
一组 |
一组 |
|
耳 轴 |
无 |
四只 |
两只 |
四只 |
两只 |
无 |
|
校验精度 |
0.125% |
0.25% |
0.50% |
0.50% |
1.0% |
0.50% |
|
备 注 |
贸易结算 |
内部结算 |
内部结算 |
工艺管理 |
短距离 |
工艺管理 |
ICS-17B电子皮带秤

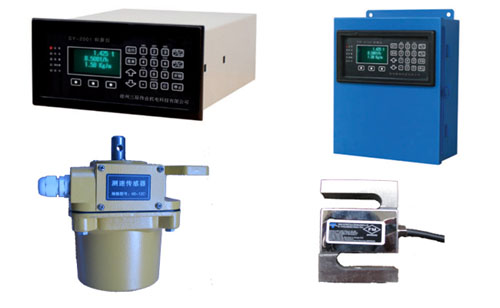

称重仪表、传感器
【结构特征】
◆结构简单，力传递环节少，安装简捷方便；
◆独特的矩形杠杆，刚性好，无形变；
◆无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动；
◆抗侧向力、抗水平分力、有效的减少了皮带跑偏和落料偏移对系统精度的影响；
◆两个称重传感器受偏载影响小，平稳、精度高；
◆17B型双托辊，称重区为17A的1/2较短，适用于给料距离较远的皮带输送机。
【主要技术参数】
检定范围：±0.25%
称量范围：1~4000t/h
皮带宽度：300~2000mm
皮带速度：0.05~4m/s
皮带输送机倾角：≤6度（正常）（最大≤16度）
