ICS系列电子皮带秤
1、电子皮带秤型号的表示方法
根据国家标准GB/T7721-1995《电子皮带秤》,电子皮带秤的型号表示如图所示:
![](UploadFiles/20125392546705.jpg)
2、电子皮带秤的组成
ICS系列电子皮带秤主要由称重部分、测速部分、积算部分、通讯部分四大部分组成。称重桥架横梁中的称重传感器检测皮带上的物料的重量信号,测速传感器检测皮带的运行信号,计算器接收的重量信号和速度信号进行放大、滤波、A/D转换后送入CPU 进行积分运算,然后将物料的瞬时流量和累计重量在面板上显示出来,积算器具有可选的联网、通讯、打印、DCS联机等功能。
3、产品采用标准
国家制造标准: GB/T7721-1995
国家检定规程: JJG/195-2002
4、皮带秤型号构成比较图
型号 |
14A |
17A |
17B |
20A |
20B |
30A |
称重显示器 |
一台 |
一台 |
一台 |
一台 |
一台 |
一台 |
称重传感器 |
四只 |
两只 |
两只 |
一只 |
一只 |
两只 |
速度传感器 |
一只 |
一只 |
一只 |
一只 |
一只 |
一只 |
压力杠杆 |
悬浮式 |
双杠杆 |
单杠杆 |
双杠杆 |
单杠杆 |
悬浮式 |
计量托辊 |
四组 |
四组 |
两组 |
两组 |
一组 |
一组 |
耳 轴 |
无 |
四只 |
两只 |
四只 |
两只 |
无 |
校验精度 |
0.125% |
0.25% |
0.50% |
0.50% |
1.0% |
0.50% |
备 注 |
贸易结算 |
内部结算 |
内部结算 |
工艺管理 |
短距离 |
工艺管理 |
ICS-20A电子皮带秤
![](UploadFiles/20125385748747.jpg)

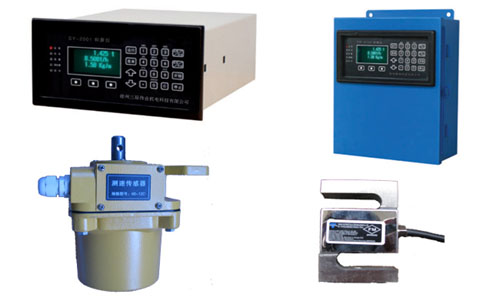

称重仪表、传感器
【结构特征】
◆结构简单,力传递环节少,安装简捷方便;
◆独特的矩形杠杆,刚性好,无形变;
◆无磨擦橡胶耳轴支承,防腐蚀、防潮、抗振动;
◆抗侧向力、抗水平分力、有效的减少了皮带跑偏和落料偏移对系统精度的影响;
◆称重传感受器为拉式,调整方便、灵活、可靠、精度高;
◆30A型采用无杠杆全悬浮式结构,单托辊,称重区小,主要用于进出料口中心距较短的带式输送机上,或用于倾角随时变化的皮带式输送机上,如应用于堆取料机。
【主要技术参数】
检定精度:±0.5%
称量范围:1-4000t/h
皮带宽度:500-2000mm
皮带速度:0.1-4m/s
称重区标准长度:2400mm(可根据托辊间距改变),300-1200mm
